Наше производство

Производство печатных плат
Наша компания имеет достаточно большой опыт в проектировании и изготовлении печатных плат любой сложности. Собственный производственный комплекс, с командой профессионалов в своем деле, способен удовлетворить потребность любого заказчика.

Импортное оборудование, своя логистика, постоянное совершенствование и автоматизации внутренних технологических процессов производства, жесткая система контроля над качеством производимой продукции, благодаря этим качествам мы можем предложить вам изготовить качественную продукцию по конкурентной цене и в достаточно сжатые сроки.

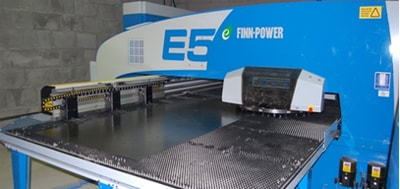

Оборудование:

our-fab
our-fab
our-fab


Наши возможности:

Компания обеспечивает полный цикл изготовления печатных плат: от их проектирования и разводки до производства. Изготавливаются платы практически любой степени сложности: одно- и двухслойные, многослойные, гибкие и гибко-жесткие, платы со встроенным теплоотводом. Также осуществляется изготовление печатных плат СВЧ.

Разводка печатных плат в компании «Microel» производится опытными специалистами в профессиональных программных пакетах ExpeditionPCB и PCAD.

От заказчика требуются следующие данные:

1. Электрическая принципиальная схема устройства, которое будет располагаться на плате. В комментариях к схеме должны быть обозначены особенности цепей: показаны дифференциальные пары; указаны силовые цепи с номиналом протекающего тока; указаны участки схемы, чувствительные к наводкам, а также места соединения аналоговой и цифровой «земли».

2. Спецификация на используемые компоненты. Каждый элемент схемы должен быть точно назван или хотя бы указаны его параметры и тип корпуса. Желательно к каждому элементу приложить его чертежи или размеры.

3. Габаритные размеры платы. Кроме самих размеров, необходимо указать места расположения и размеры отверстий для крепления платы к корпусу, места установки на плате разъемов, радиаторов и других важных узлов.


В представленной таблице указаны возможности нашего производства по изготовлению печатных плат:

Количество слоев

односторонние печатные платы

двусторонние печатные платы

многослойные печатные платы от 4 до 64 слоев

Используемые материалы

FR-2, FR-4, CEM-1, FR-4 High TG,PPO, Rogers, Taconic идр.

Ширина проводника

минимальная 0,1 мм

Расстояние между соседними дорожками

минимальное 0,1 мм

Расстояние между соседними элементами печатного монтажа

минимальное 0,2 мм

Диаметр переходного отверстия

минимальный 0,1 мм

Стандартная толщина медной фольги

18 мкм

35 мкм

Покрытие

горячее лужение HAL толщиной 15~20 мкм

иммерсионное золочение Ni-Au толщиной 5 мкм (Ni) + 0,1 мкм (Au)

гальваническое золочение Ni-Au толщиной 5 мкм (Ni) + 1 мкм (Au)

иммерсионное олово

нанесение карбоновой пасты

золочение ламелей

Паяльная маска

Жидкаяфото проявляемая любых цветов (зеленая, синяя, красная, желтая, черная и др.)

Зазор маска-площадка

0,1 мм

Толщина линии шелкографии

минимальная 0,1 мм

Обработка печатной платы по контуру

фрезеровка

скрайбирование

штамп

Точность обработки по контуру

- 0,1мм

Возможная толщина материала FR4

0,3 мм

0,5 мм

0,8 мм

1,0 мм - стандартный

1,5 мм - стандартный

1,6 мм - стандартный

Максимальный размер заготовки

для односторонней и двусторонней печатных плат 550 мм х 550 мм

для многослойной печатной платы 460 мм х 508 мм

Контроль качества

адаптерный электроконтроль (adapter e-test)

электроконтроль летающим щупом (flyingprobe e-test)

оптический контроль (A.O.I.)

Принимаемый формат файлов

PCAD 4.5, PCAD 8; ACCEL EDA, PCAD 200X, PROTEL, ORCAD, EAGLE, DEP7, CAM350, CAMTASTIC, Gerber файлы.

Дополнительные возможности производства

Изготовление многослойных печатных плат с глухими и скрытыми переходными отверстиями

Изготовление печатных плат на металлическом основании

Изготовление печатных плат на высокочастотных, высокотемпературных материалах

Изготовление гибких печатных плат
